Lỗi MOSFET sạc tác động trực tiếp đến khả năng điều khiển dòng và điện áp trong mạch sạc laptop. Khi MOSFET làm việc sai đặc tính, dòng sạc có thể bị thiếu, vượt ngưỡng thiết kế hoặc dao động theo nhiệt độ, dẫn đến hiện tượng sạc chậm, pin nóng hoặc mạch sạc tự ngắt.
Mạch sạc laptop là một hệ thống điều khiển động, trong đó MOSFET giữ vai trò trung gian giữa adapter và pin. Khi xảy ra lỗi mosfet sạc, dòng sạc đo được thường không phản ánh đúng giá trị mà IC sạc yêu cầu, gây ra hiện tượng sạc sai dòng dù điện áp đầu vào vẫn ổn định.
Mạch sạc laptop hoạt động theo nguyên lý nào?
Mạch sạc laptop hoạt động dựa trên việc kiểm soát dòng và điện áp từ adapter vào pin thông qua MOSFET, IC sạc và các linh kiện đo dòng. Toàn bộ quá trình sạc được điều chỉnh liên tục theo trạng thái pin, nhiệt độ và giới hạn an toàn của hệ thống.

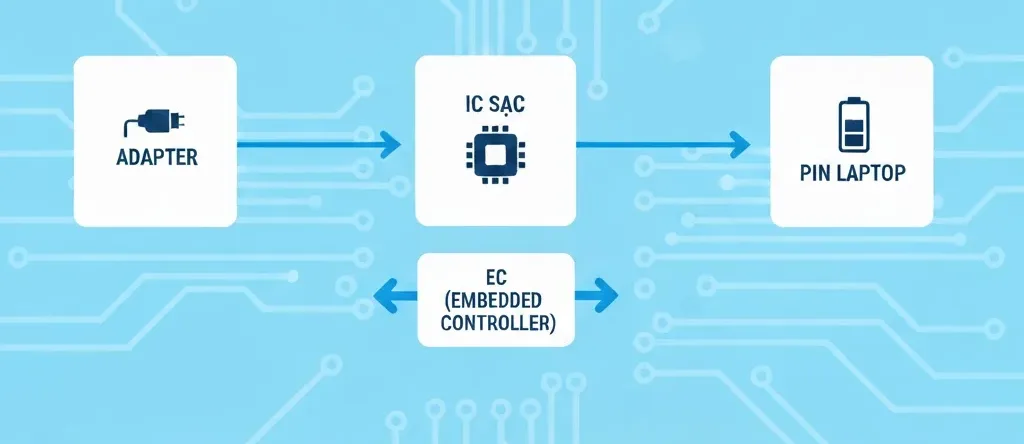

Sơ đồ khối mạch sạc cơ bản
Ở mức khối chức năng, mạch sạc gồm adapter → MOSFET đầu vào → IC sạc → điện trở sense → pin. Adapter chỉ cung cấp điện áp, còn dòng sạc thực tế hoàn toàn do IC sạc quyết định thông qua MOSFET.
Vai trò của MOSFET trong đường sạc
MOSFET trong mạch sạc không chỉ hoạt động như một công tắc bật/tắt. Trong nhiều giai đoạn, MOSFET làm việc ở vùng tuyến tính để hạn dòng, bảo vệ pin và bảo vệ nguồn đầu vào khỏi quá tải.
IC sạc kiểm soát dòng bằng cách nào
IC sạc liên tục đo sụt áp trên điện trở sense để suy ra dòng sạc thực tế. Khi dòng lệch khỏi giá trị đặt, IC sẽ điều chỉnh tín hiệu điều khiển gate của MOSFET nhằm đưa dòng trở lại mức mong muốn.
Mối liên hệ giữa dòng sạc và pin
Pin laptop không nhận dòng cố định. Dòng sạc thay đổi theo dung lượng còn lại, nhiệt độ pin và trạng thái cell, khiến MOSFET phải làm việc trong điều kiện biến thiên liên tục.
MOSFET sạc kiểm soát dòng sạc ra sao?
MOSFET sạc điều khiển dòng bằng cách thay đổi mức dẫn của kênh bán dẫn dựa trên điện áp gate do IC sạc cấp. Bất kỳ sai lệch nào trong đặc tính MOSFET đều ảnh hưởng trực tiếp đến dòng sạc.
MOSFET high-side và low-side trong mạch sạc
Phần lớn mạch sạc laptop sử dụng MOSFET high-side để kiểm soát dòng từ adapter vào mạch. Một số thiết kế bổ sung MOSFET low-side nhằm tăng khả năng bảo vệ và kiểm soát dòng chính xác hơn.
Tín hiệu gate điều khiển MOSFET
Gate MOSFET không chỉ có hai trạng thái đóng và mở. IC sạc điều chỉnh điện áp gate liên tục để giữ dòng sạc ổn định theo giá trị đã lập trình.
Ảnh hưởng của Rds(on) đến dòng sạc
Khi MOSFET suy hao hoặc xuống cấp, Rds(on) tăng sẽ làm sụt áp trên MOSFET lớn hơn. Kết quả là dòng sạc thực tế thấp hơn thiết kế dù IC sạc vẫn yêu cầu đủ dòng.
Nhiệt độ MOSFET và sai lệch dòng
Nhiệt độ cao làm đặc tính dẫn của MOSFET thay đổi. Điều này giải thích hiện tượng sạc ban đầu bình thường nhưng sau một thời gian dòng giảm mạnh hoặc dao động.

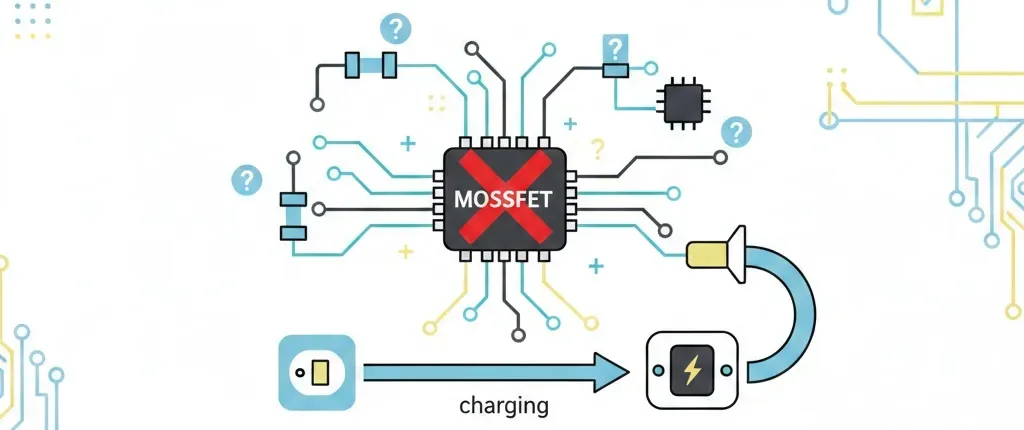

Lỗi MOSFET có thể gây sạc sai dòng
Không phải mọi lỗi mosfet sạc đều khiến laptop không nhận sạc. Trong nhiều trường hợp, máy vẫn báo sạc nhưng dòng sạc thực tế sai lệch so với thiết kế, dễ bị nhầm sang lỗi pin hoặc IC sạc.
MOSFET rò gây sạc âm ỉ
MOSFET rò làm dòng sạc tồn tại ở mức thấp ngay cả khi IC sạc chưa cho phép, khiến pin ấm nhẹ và thời gian sạc kéo dài bất thường.
MOSFET tăng trở gây sạc thiếu dòng
Đây là một nguyên nhân sạc sai dòng laptop rất phổ biến. Máy nhận sạc nhưng dòng thực tế chỉ đạt một phần so với giá trị thiết kế ban đầu.
MOSFET chập gây quá dòng nguy hiểm
MOSFET chập làm mất kiểm soát dòng, có thể kích hoạt cơ chế bảo vệ của IC sạc hoặc gây nóng cục bộ trên main.
Lỗi dao động dòng theo nhiệt độ
MOSFET hỏng một phần thường gây hiện tượng dòng sạc thay đổi theo nhiệt độ, lúc đủ lúc thiếu, rất khó phát hiện nếu chỉ đo nhanh.
Những lỗi nào trong mạch sạc dễ bị nhầm với lỗi MOSFET?
Không phải mọi trường hợp sạc sai dòng đều xuất phát từ MOSFET. Việc phân tích lỗi cần loại trừ các linh kiện liên quan trước khi kết luận.
Lỗi điện trở sense đo dòng
Điện trở sense lệch trị số hoặc tiếp xúc kém khiến IC sạc đọc sai dòng, dù MOSFET vẫn hoạt động bình thường.
IC sạc nhận sai thông tin pin
Pin báo sai dung lượng hoặc nhiệt độ có thể khiến IC sạc chủ động giới hạn dòng, tạo cảm giác giống lỗi MOSFET.
Pin chai gây lệch dòng sạc
Pin chai nặng làm dòng sạc giảm sớm trong chu kỳ sạc, khiến người sửa dễ nghi ngờ MOSFET yếu.
Adapter gây nhiễu dòng
Adapter kém chất lượng hoặc điện áp không ổn định cũng có thể tạo biểu hiện tương tự khi phân tích lỗi mosfet sạc.
Quy trình phân tích lỗi sạc sai dòng trên main laptop nên bắt đầu từ đâu?
Phân tích lỗi sạc sai dòng cần tuân theo trình tự logic để tránh thay linh kiện sai. MOSFET chỉ nên được kết luận lỗi sau khi các yếu tố đo lường khác đã được kiểm tra đầy đủ.
Trình tự đo kiểm mạch sạc hợp lý
Bắt đầu từ đo điện áp adapter, kiểm tra điện áp trước và sau MOSFET, đo sụt áp trên điện trở sense rồi so sánh với giá trị dòng IC sạc yêu cầu.
Cách xác định MOSFET lỗi bằng đồng hồ
Đo trở D–S, kiểm tra hiện tượng rò và so sánh với MOSFET tương đương trên board tốt giúp xác định MOSFET có suy hao hay không.
Khi nào cần so sánh với boardview
Boardview giúp xác định chính xác MOSFET thuộc nhánh sạc, tránh đo nhầm sang MOSFET nguồn hệ thống.
Những sai lầm thường gặp khi sửa mạch sạc
Thay MOSFET khi chưa kiểm tra điện trở sense hoặc kết luận IC sạc hỏng quá sớm là những lỗi phổ biến làm kéo dài thời gian sửa chữa.
Những câu hỏi thường gặp về lỗi MOSFET và sạc sai dòng
MOSFET sạc hỏng có làm laptop không lên nguồn không?
Có. Trong một số thiết kế, MOSFET sạc nằm trên đường nguồn chính, khi hỏng có thể làm mất nguồn hoàn toàn.
Có nên thay MOSFET ngay khi thấy dòng sạc thấp?
Không. Cần loại trừ pin, điện trở sense và adapter trước khi kết luận MOSFET lỗi.
MOSFET nóng có phải luôn là dấu hiệu hỏng?
Không hẳn. MOSFET luôn sinh nhiệt khi làm việc tuyến tính, chỉ đáng nghi khi nhiệt độ tăng bất thường so với tải.
Sạc sai dòng lâu ngày ảnh hưởng gì đến pin?
Dòng sạc không đúng thiết kế làm pin chai nhanh và dễ mất cân bằng cell.
Kết luận
Hiểu rõ mạch sạc laptop hoạt động như thế nào và cách mosfet sạc điều khiển dòng là nền tảng quan trọng để phân tích lỗi mosfet sạc chính xác, tránh thay sai linh kiện và hạn chế lỗi phát sinh sau sửa.
